Pocket CNC
Tốc độ 0-24000RPM
Điều khiển hệ thống Windows
Hỗ trợ kiểm soát mã G
CAD hoặc CAM phay
Mô tả
Thông số kỹ thuật
Mô tả sản phẩm

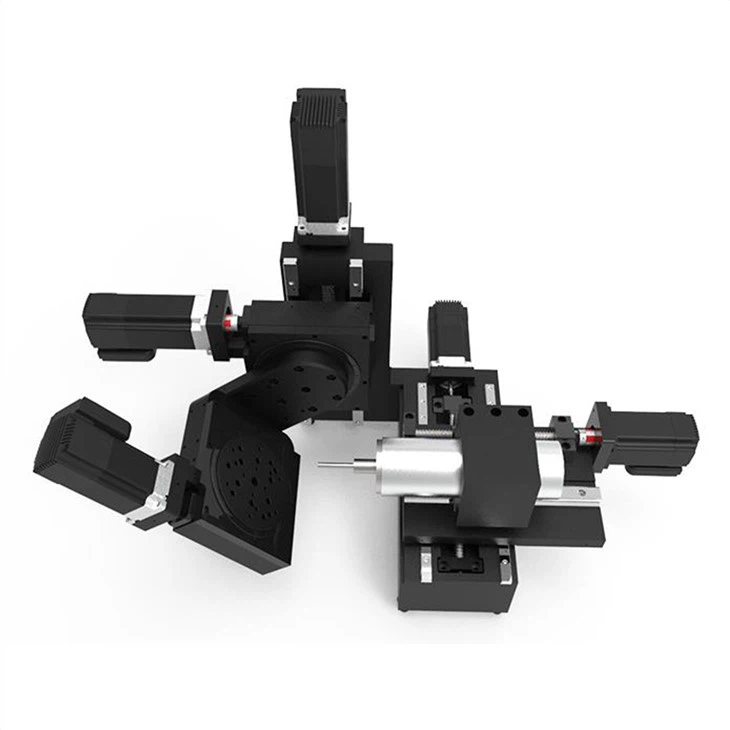

Pocket CNC
Pocket CNC là Pocket NC, hỗ trợ cho vật liệu nhà máy như nhựa thông thường, hợp kim Al, gỗ, đồng, vàng, bạc, sáp, các vật liệu khác nhau có thể sử dụng bit công cụ khác nhau, mà không sử dụng cờ lê, hoạt động dễ dàng
Bạn có thể sử dụng nó nếu bạn có kinh nghiệm trong CAD/CAM và thật dễ dàng nếu bạn quen thuộc với máy DNC 3 trục.
Khả năng 5 trục:Máy CNC bỏ túi cung cấp gia công 5 trục, cho phép tạo ra các bộ phận phức tạp và phức tạp với nhiều góc và hình học trong một thiết lập duy nhất.
Kích thước nhỏ gọn:Được thiết kế để phù hợp với máy tính để bàn, máy CNC bỏ túi nhỏ gọn và di động, làm cho nó phù hợp cho các hội thảo nhỏ, người có sở thích và môi trường giáo dục.
Độ chính xác cao:Máy được thiết kế để gia công chính xác, cho phép người dùng sản xuất các bộ phận có dung sai chặt chẽ và chất lượng bề mặt cao, điều này rất cần thiết để tạo mẫu và sản xuất quy mô nhỏ -.
Người dùng - giao diện thân thiện:Máy Pocket CNC thường đi kèm với giao diện phần mềm trực quan, giúp cả người mới bắt đầu và người dùng có kinh nghiệm vận hành và lập trình hiệu quả.
Thông số kỹ thuật công nghệ
| Tổng kích thước | 650 × 400 × 450mm | Kích thước bảng | 140 × 130mm |
| Tổng trọng lượng | 60kg | Trọng lượng tối đa | 74kg |
| X, Y, Zaxis hiệu quả sự chuyển động |
X160×Y200×Z125 | A.crotatingeffition chuyển động | A: ± 110 độ, C: 360 " |
| Gia công hiệu quả khu vực |
X150×Y150×Z125 | A.CaxisRotating Dữ liệu | 1:50 Bộ giảm giun mài Vòng bi quay chéo |
| Vít bóng threeaxis | X&Z:1204 C7 Y:1605 C7 |
Hướng dẫn tuyến tính | X: Hiwin MGN12, Y: Hiwin MGN15, Z: HIWIN HGH20 |
| Khung | 6061T6 AL + 45 Thép được làm nguội & nóng tính | Tốc độ gia công | 2500mm/phút Vật liệu khác nhau có tốc độ khác nhau |
| Loại trục chính | φ65mm 800W Nước làm mát vận chuyển splndle, 24000rmln | Bộ phận cố định | Lá thép, lỗ đặt phòng đứng ER50 FXTURE, 63,80Chuck |
| Chống bụi | Organ typedust che dấu dầu không chống bụi (xử lý chống thấm bàn xoay | Công cụ Dimefension | ER110-7mm |
| Vật liệu | Nhựa, Alalloy, Gỗ, Đồng, Vàng, Silverwax, v.v. | ||
| Trục xyz | X | Y | Z | |||
| Tốc độ tối đa | 98,4 IPM (inch mỗi phút) 2500mm/phút |
98,4 IPM 2500mm/phút | 98.4 IPM 2500mm/phút |
|||
| Nghị quyết | 0,00024in 0,001mm | 0,00024in 0,006mm | 0,00024in 0,006mm |
|||
| Chuyển động tối đa | 6.57in (-2,95-3,62in) 167mm (-75-92mm) |
8.38in (-3,54-4.44in) 213mm (-90-113mm) |
8.46in (-0-0.1in) 215mm (-0-8,46mm) |
|||
| Homing Resetrepeat | ± 0,000039in 0,001mm | ± 0,000039in 0,001mm | ± 0,000039in 0,001mm |
|||
| Độ lặp lại | Tải: 0% | ± 0,0011in ± 0,03mm |
Tải: 0% | ± 0,0011in ± 0,03mm |
Tải: 0% | ± 0,0011in ± 0,03mm |
| Trục | A | C | Trục chính | |||
| Tốc độ tối đa | 41,6 độ /s | 41,6 độ /s | Trục chính tốc độ |
0-24.000 vòng / phút | ||
| Nghị quyết | 0,08 độ | 0,08 độ | Đầu ra | 800W | ||
| Chuyển động tối đa | ± 110 độ | 360 độ | Dụng cụ thay đổi |
Xoay hình lục giác 3 mm | ||
| Homing lặp lại | ± 0,03 độ | ± 0,03 độ | Động cơ Tính thường xuyên |
400Hz | ||
| Độ lặp lại | 0 tải, ± 0,03 độ | 0 tải, ± 0,03 độ | Dụng cụ | Công cụ ER11, tối đa 7mm |
||
| Nhảy | <0.02" | <0.02" | / | |||
| Điều khiển máy | ||||||
| Phần mềm CNC máy tính để bàn 5 trục | Phần mềm đường dẫn công cụ: bao gồm cả bộ xử lý Post - Autodesk Fusion360 (đề xuất), hỗ trợ PowerMill |
|||||
Ứng dụng CNC bỏ túi
Sản xuất tùy chỉnh
Các máy CNC bỏ túi cho phép các nhà sản xuất và nghệ nhân tỷ lệ nhỏ - để tạo các sản phẩm khối lượng tùy chỉnh, thấp- với các tính năng độc đáo, giải quyết các thị trường thích hợp và nhu cầu cá nhân hóa.
Mục đích giáo dục
Máy tính bảng và máy tính để bàn 5 - Máy CNC trục cung cấp cho sinh viên trải nghiệm thực hành với lập trình CAD/CAM và kỹ thuật gia công nâng cao, nâng cao kỹ năng của họ cho các ngành công nghiệp khác nhau.
Chân giả nha khoa
Các máy CNC 5 trục nhỏ được sử dụng trong lĩnh vực nha khoa để tạo ra bộ phận giả nha khoa chính xác, vương miện, cầu và cấy ghép. Họ cung cấp độ chính xác và chất lượng bề mặt cần thiết cho các phục hồi tùy chỉnh để đảm bảo sự phù hợp hoàn hảo và sự thoải mái của bệnh nhân
Sản xuất bộ phận Erospace
Các máy CNC 5 trục mini được sử dụng trong hàng không vũ trụ để chế tạo các thành phần phức tạp như lưỡi tuabin, bộ phận động cơ và cấu trúc máy bay. Chúng cho phép các kỹ sư tạo ra các bộ phận nhẹ, khí động học với dung sai chính xác.
Nghiên cứu và phát triển
Các máy CNC 5 trục NC Pocket được sử dụng trong các thiết lập nghiên cứu và học thuật để tạo mẫu, thử nghiệm các công nghệ mới và chế tạo các thành phần tùy chỉnh để thử nghiệm các thiết kế sáng tạo.
Tạo mẫu nhanh
Máy CNC 5 trục máy tính để bàn là hoàn hảo để tạo mẫu nhanh chóng trên các ngành công nghiệp như ô tô, hàng không vũ trụ và điện tử tiêu dùng, cho phép lặp lại nhanh chóng và sản xuất các nguyên mẫu phức tạp
Băng hình:https://youtu.be/tnfe7e83vmuxslightings@xslightings.com id WeChat: 13305858081
Câu hỏi thường gặp
NC trong CNC là gì?
Hình thức đầy đủ của NC là kiểm soát số. Hình thức đầy đủ của CNC là điều khiển số máy tính . 2. trong NC, chúng tôi sử dụng các băng đấm và thẻ đấm làm đầu vào.
NC trong CAD CAM là gì?
Nhanh chóng chuẩn bị các mô hình 3D và xác định thiết lập công việc cho lập trình điều khiển số (NC) bằng máy tính tích hợp - Các công cụ thiết kế hỗ trợ (CAD).
Máy CNC bỏ túi là gì và nó khác với các máy CNC khác như thế nào?
Một máy NC CNC bỏ túi là một máy phay CNC nhỏ gọn, 5 - được thiết kế để gia công chính xác trong các ứng dụng quy mô nhỏ và tạo mẫu. Không giống như các máy CNC truyền thống, nó cung cấp một dấu chân nhỏ hơn và thường được sử dụng để tạo ra các bộ phận phức tạp với độ chính xác cao trong không gian hạn chế.
Các ứng dụng điển hình cho máy CNC bỏ túi là gì?
Các máy Pocket NC CNC thường được sử dụng để sản xuất tùy chỉnh, tạo mẫu và sản xuất hàng loạt -. Chúng là lý tưởng để sản xuất các thành phần chi tiết trong các ngành công nghiệp như hàng không vũ trụ, ô tô, thiết bị y tế và thiết bị điện tử, nơi độ chính xác và phức tạp là rất cần thiết.
NC đại diện cho gì trong cam?
Điều khiển số máy tính được định nghĩa là điều khiển tự động của các công cụ máy (như máy khoan, thanh nhàm chán, máy tiện, nhà máy, v.v.) bằng máy tính. Theo định nghĩa, bất kỳ công cụ máy móc nào cũng có thể là CNC, nhưng thường thì thuật ngữ này được chuyển sang các máy làm sản xuất trừ.
Chú phổ biến: Pocket CNC, Trung Quốc, nhà cung cấp, nhà sản xuất, nhà máy, tùy chỉnh, bán buôn
Thông số kỹ thuật công nghệ
| Tổng kích thước | 650 × 400 × 450mm | Kích thước bảng | 140 × 130mm |
| Tổng trọng lượng | 60kg | Trọng lượng tối đa | 74kg |
| X, Y, Zaxis hiệu quả sự chuyển động |
X160×Y200×Z125 | A.crotatingeffition chuyển động | A: ± 110 độ, C: 360 " |
| Gia công hiệu quả khu vực |
X150×Y150×Z125 | A.CaxisRotating Dữ liệu | 1:50 Bộ giảm giun mài Vòng bi quay chéo |
| Vít bóng threeaxis | X&Z:1204 C7 Y:1605 C7 |
Hướng dẫn tuyến tính | X: Hiwin MGN12, Y: Hiwin MGN15, Z: HIWIN HGH20 |
| Khung | 6061T6 AL + 45 Thép được làm nguội & nóng tính | Tốc độ gia công | 2500mm/phút Vật liệu khác nhau có tốc độ khác nhau |
| Loại trục chính | φ65mm 800W Nước làm mát vận chuyển splndle, 24000rmln | Bộ phận cố định | Lá thép, lỗ đặt phòng đứng ER50 FXTURE, 63,80Chuck |
| Chống bụi | Organ typedust cover dầu con dấu chống bụi (xử lý chống thấm bàn xoay tròn | Công cụ Dimefension | ER110-7mm |
| Vật liệu | Nhựa, Alalloy, Gỗ, Đồng, Vàng, Silverwax, v.v. | ||
| Trục xyz | X | Y | Z | |||
| Tốc độ tối đa | 98,4 IPM (inch mỗi phút) 2500mm/phút |
98,4 IPM 2500mm/phút | 98.4 IPM 2500mm/phút |
|||
| Nghị quyết | 0,00024in 0,001mm | 0,00024in 0,006mm | 0,00024in 0,006mm |
|||
| Chuyển động tối đa | 6.57in (-2,95-3,62in) 167mm (-75-92mm) |
8.38in (-3,54-4.44in) 213mm (-90-113mm) |
8.46in (-0-0.1in) 215mm (-0-8,46mm) |
|||
| Homing Resetrepeat | ± 0,000039in 0,001mm | ± 0,000039in 0,001mm | ± 0,000039in 0,001mm |
|||
| Độ lặp lại | Tải: 0% | ± 0,0011in ± 0,03mm |
Tải: 0% | ± 0,0011in ± 0,03mm |
Tải: 0% | ± 0,0011in ± 0,03mm |
| Trục | A | C | Trục chính | |||
| Tốc độ tối đa | 41,6 độ /s | 41,6 độ /s | Trục chính tốc độ |
0-24.000 vòng / phút | ||
| Nghị quyết | 0,08 độ | 0,08 độ | Đầu ra | 800W | ||
| Chuyển động tối đa | ± 110 độ | 360 độ | Dụng cụ thay đổi |
Xoay hình lục giác 3 mm | ||
| Homing lặp lại | ± 0,03 độ | ± 0,03 độ | Động cơ Tính thường xuyên |
400Hz | ||
| Độ lặp lại | 0 tải, ± 0,03 độ | 0 tải, ± 0,03 độ | Dụng cụ | Công cụ ER11, tối đa 7mm |
||
| Nhảy | <0.02" | <0.02" | ||||
| Điều khiển máy | ||||||
| Phần mềm CNC máy tính để bàn 5 trục | Phần mềm đường dẫn công cụ: bao gồm cả bộ xử lý Post - Autodesk Fusion360 (đề xuất), hỗ trợ PowerMill |
|||||
